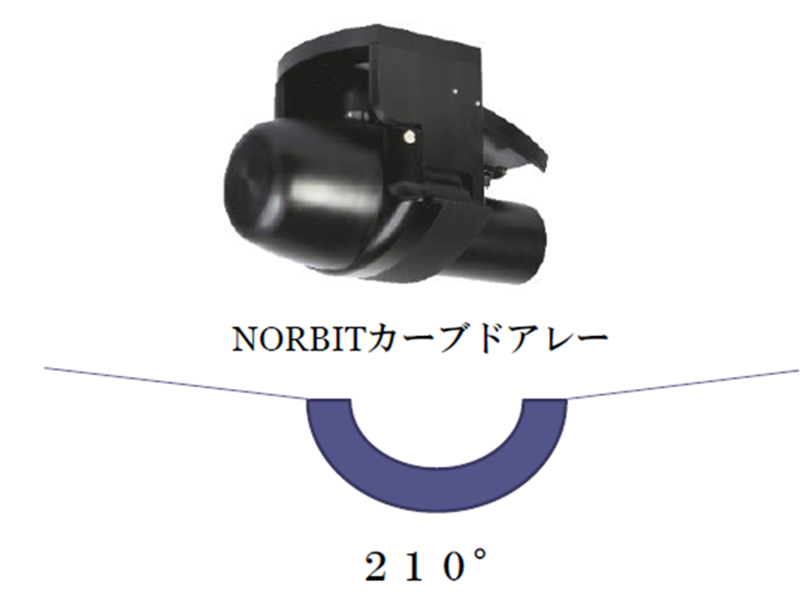

マルチビーム測深システムは、ソナーから音波（音響ビーム）を扇上に発射し、 音波が海底にぶつかってはね返ってくるまでの時間を測ることで水深を計算します。

従来使用されてきたシングルビーム測深システムは、線でのみ水深を計測できるのに対し、 マルチビーム測深器は面上に水深を計測ができるため、広範囲かつ詳細な地形データの取得が可能です。

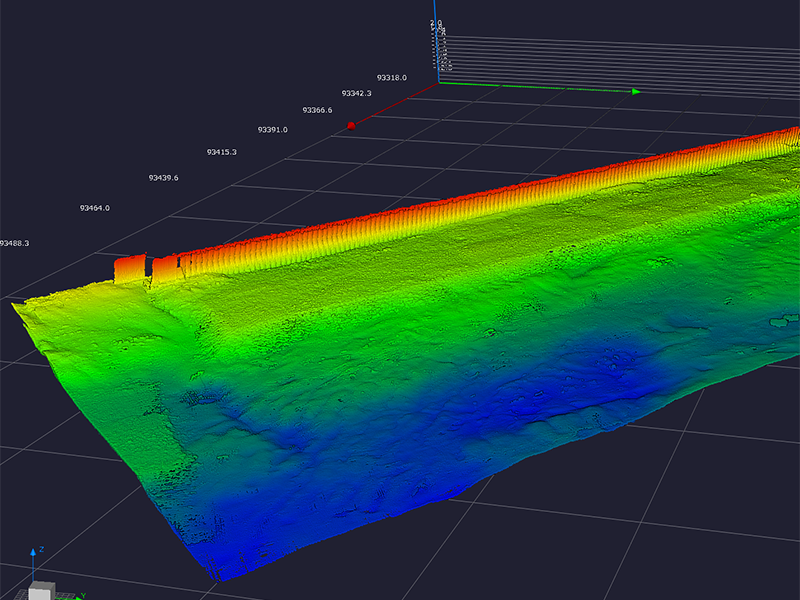

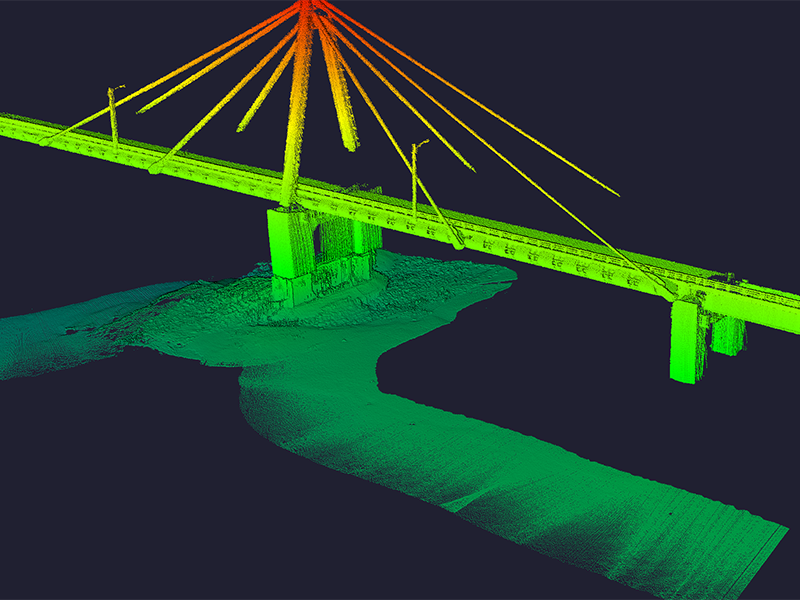

計測した水深は、一般的な点群データとして出力できるため、 各種後処理ソフトウェアを使用することにより、表示・解析・計測が可能です。

当社は、水域におけるi-Constructionを推進するため NORBIT社のマルチビーム測深システムを導入しました。

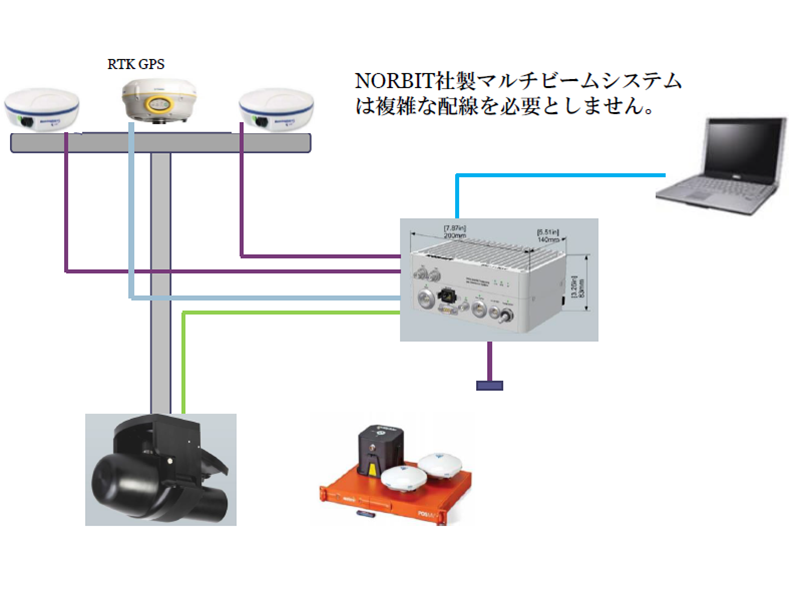

導入したシステムは、各センサーが一体型であるため、 軽量コンパクトであり、シンプルな配線で艤装が可能です。 艤装時間の短縮化により、柔軟な計測スケジュールにも対応可能です。

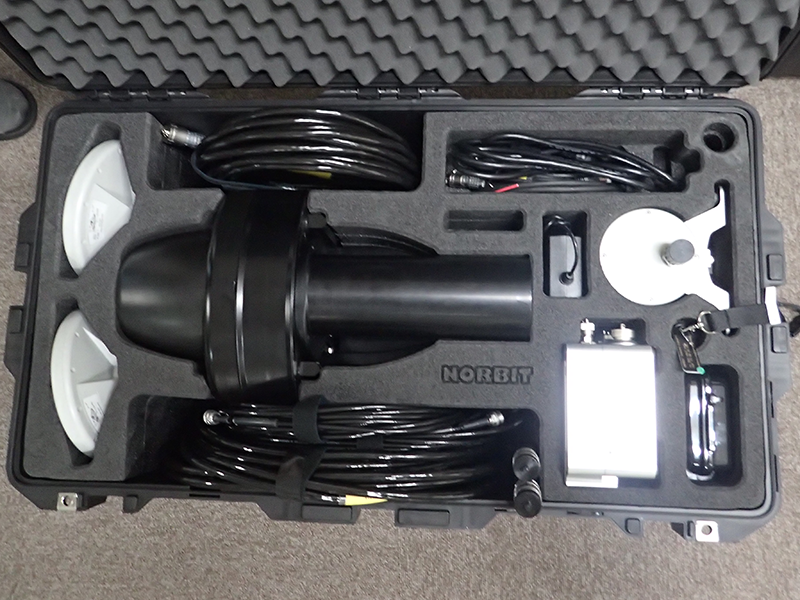

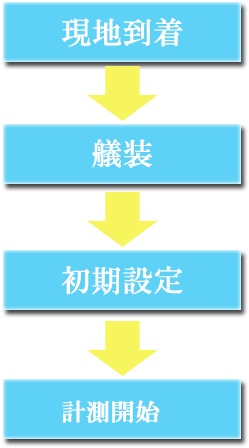

1. 【現地到着】NORBIT社製マルチビームソナーシステムは、コンパクトに納められるため、運送が楽に行えます。
2. 【艤装】NORBIT社製マルチビームソナーシステムは、軽量コンパクトのため、船舶にもよりますが通常１時間～２時間程度で艤装が完了します。
3. 【初期設定】コントロールソフトウェア「GUI」に従って取付誤差計測を行います。約５分～１５分。
4. 【計測開始】通常、２時間程度で計測を開始することができます。

調査

• 海底地形の把握
• 底質状況の把握
• 河川断面の把握
• 魚礁の位置、形状把握
• ドローン併用による連続データの作成

設計

• ダム堆砂量の算定
• 漁港施設の維持管理計画（水中構造物の形状把握）
• 漂砂解析の基礎資料と浚渫土量算定
• ３次元データに基づく設計

施工

• ３次元データに基づく施工
• ICTを利用した施工管理

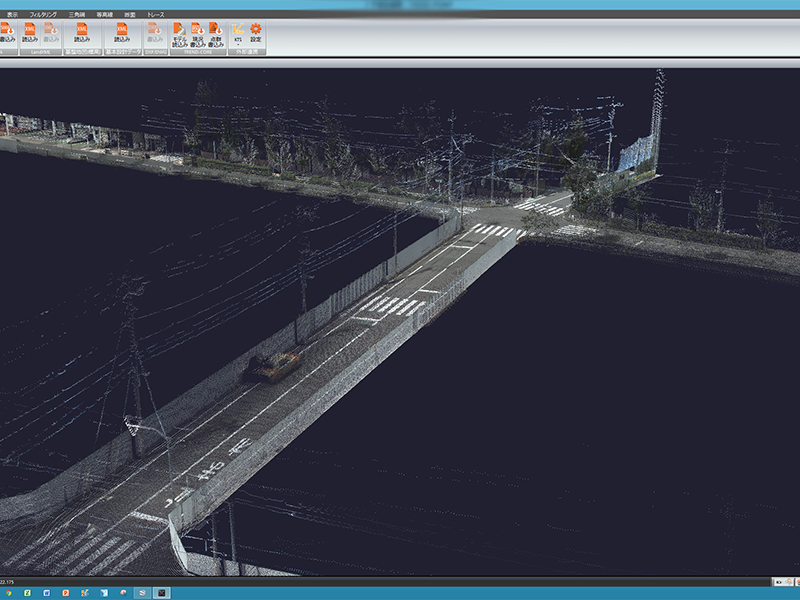

「TREND-POINT（トレンドポイント）」は、点群データの処理に定評のあるソフトウェアです。

膨大な点群データを快適に取り扱え、各種フィルターによって不要な点データの削除など、 点群データの加工を迅速に行うことが可能です。

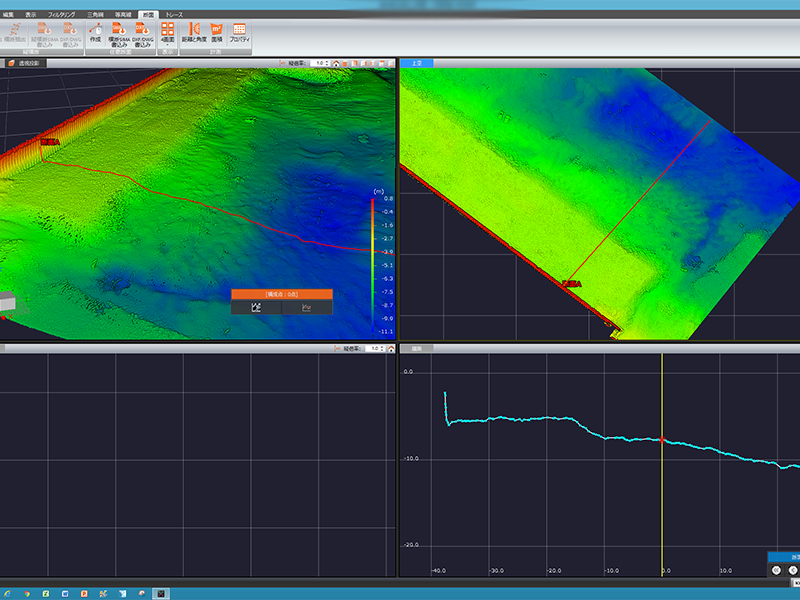

点群処理だけではなく、断面作成やメッシュ土量計算なども行えます。

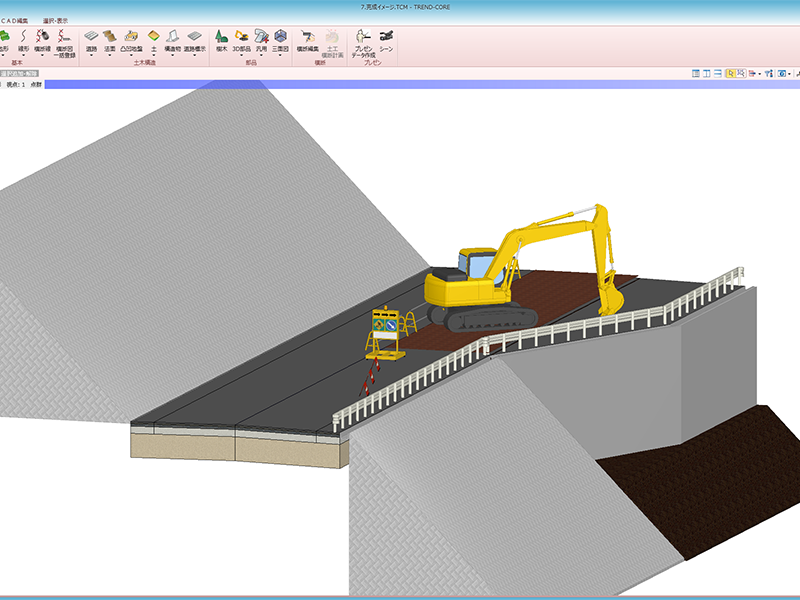

「TREND-CORE（トレンドコア）」は、i-Constructionで利用する3次元設計データの作成が行えます。

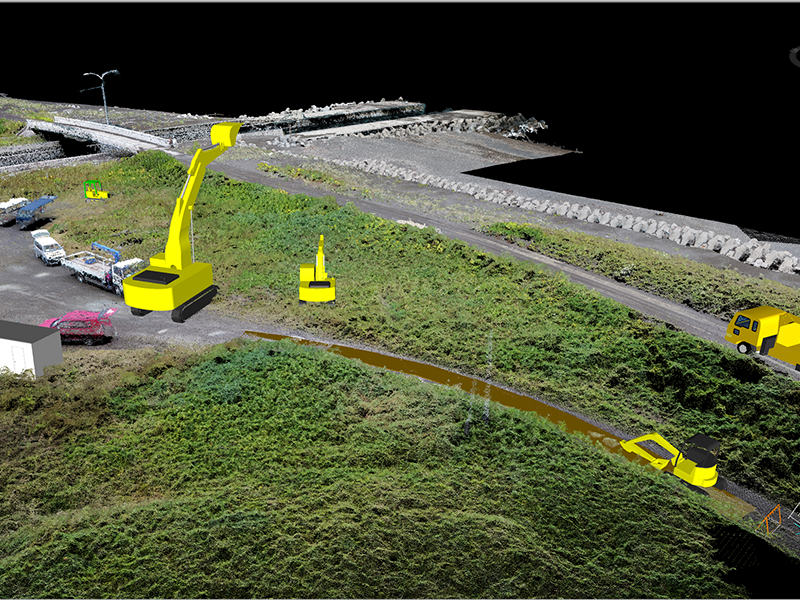

マルチビームで計測した水中地形に3Dモデルを追加することにより、わかりやすい現地の状況説明が可能です。

また、CIMモデルを活用した4D施工ステップによる施工手順の"見える化"も図られ、 施工業務の高度化を支援することができます。

当社が保有する水中ドローンによって取得した映像データと、マルチビームで取得した３次元データの連携が可能です。

DiveUnit 300は“USBL音響測位装置”を搭載しているため、機体の位置を測定・記録することができます。

正確な位置を持つ水中映像データを、マルチビームで取得した3次元データに結び付けることにより、水中「形状」および「状態」の可視化が実現します。

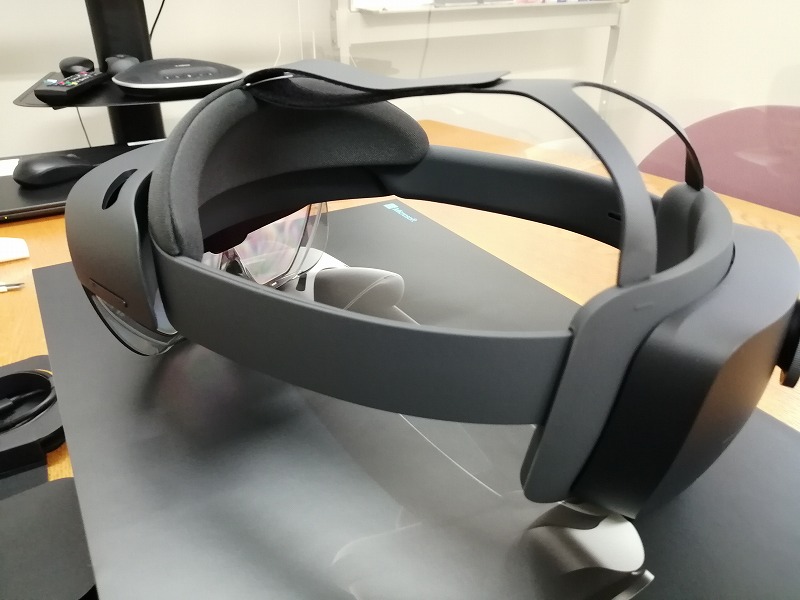

当社が保有するxRヘッドマウントディスプレイにより、取得した3次元データと映像データ、及び3次元モデルを仮想空間上で展開・可視化することが可能となります。

VRヘッドマウントディスプレイによる仮想空間でのシミュレーションや、複数のMRヘッドマウントディスプレイによる複数人での仮想空間上でのディスカッションが実現します。

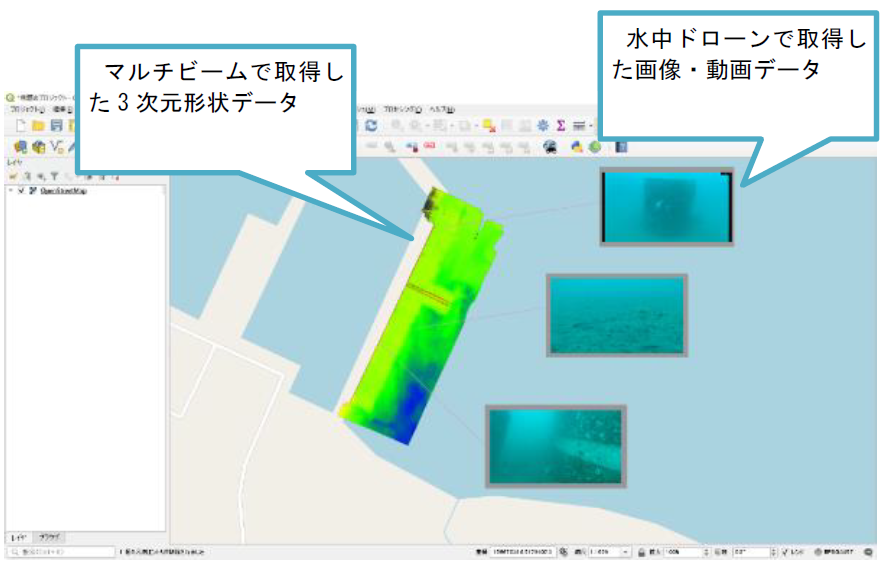

水中の3次元データと映像データを、GIS（Geographic Information System）によって管理することが可能です。

形状・状態データを、図面・属性データと紐づけて管理することが可能となり、水中データの効率的な維持管理が実現します。
